114761 EXCHANGERS
  • ITEM NO :  114761
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  650
  • MATERIAL (S) :  304SS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  304SS
  • PSI (S) :  174FV
  • PSI (T) :  174FV
  • TEMP. DEG. F (S) :  428
  • TEMP. DEG. F (T) :  428
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  10'0"
  • TUBE HOLES :  336
  • TUBE WALL :  .065"
  • V/H :  V
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL DIAMETER FT'IN" :  1'8"
  • O.A.L FT'IN" :  14'6"
ADDITIONAL DESCRIPTION

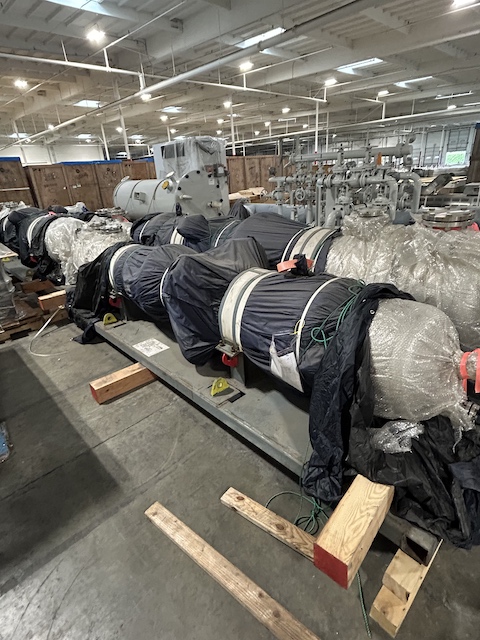

Unused 650 sq. ft. vertical heat exchanger. Mfg. by Wuxi Zhicherg Biochemical Eng. in 2021. 1.8 Design duty (MMBTU/Hr). Shell Design Rating: 147/FV psig @ 428 deg. F. Tube Design Rating: 174/FV psig @ 428 deg. F.; 20" x 10'0". Oil/Steam heat exchanger. With Expansion Joint. Under Nitrogen Purge
