114684 AIR FIN COOLERS
  • ITEM NO :  114684
  • QTY :  1
  • ALLOY :  C
  • EXTENDED SQ.FT. :  59407
  • BARE SQ.FT. :  2857
  • PSI :  125
  • FULL VACUUM Y/N :  Y
  • TEMP. DEG. F :  385
  • TUBE MATERIAL :  CS
  • TOTAL TUBES :  372
  • TUBE LENGTH (FT'IN") :  30'0"
  • TUBE DIA(IN") :  1
  • HEADER MATERIAL :  CS
  • PASSES :  2
  • # OF SECTIONS :  2
  • SIMILAR SECTIONS :  0
  • ROWS PER SECTION :  8
  • FAN HP :  25
  • # OF FANS :  2
  • O.A.L. (FT'IN") :  31'0"
  • O.A.W. (FT'IN") :  10'0"
  • PREVIOUS SERVICE :  PRODUCT FRACTIONATOR OVERHEAD CONDENSER
Technical Drawings/Spec Sheets
View Documents (no title)
ADDITIONAL DESCRIPTION

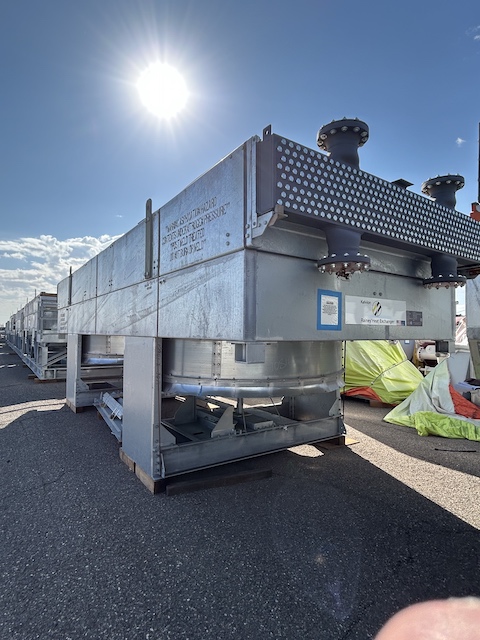

Unued Air Fin Cooler. Product Fractionator Overhead Condenser. Mfg. by Kelvion Thermal Solutions in 2023. Model #1-1030T108. 2857 bare sq. ft. 59,407 extended sq. ft. 30'0" tube length. 23.9 Design duty (MMBTU/hr). 125 FV Design Pressure Barg. @ 385 deg. F. design temperature. (2) 25 hp fans. 372-1"od x .083"mw. (2)8" inlets and (2)8" outlets. Under Nitrogen Purge.
