114685 AIR FIN COOLERS
  • ITEM NO :  114685
  • QTY :  1
  • ALLOY :  C
  • EXTENDED SQ.FT. :  63000
  • BARE SQ.FT. :  3000
  • PSI :  100
  • FULL VACUUM Y/N :  Y
  • TEMP. DEG. F :  450
  • TUBE MATERIAL :  CS
  • TOTAL TUBES :  393
  • TUBE LENGTH (FT'IN") :  24'0"
  • TUBE DIA(IN") :  1.25
  • HEADER MATERIAL :  CS
  • # OF SECTIONS :  1
  • SIMILAR SECTIONS :  0
  • FAN HP :  20
  • # OF FANS :  2
  • O.A.L. (FT'IN") :  32'0"
  • O.A.W. (FT'IN") :  14'9"
  • PREVIOUS SERVICE :  STRIPPER OVERHEAD CONDENSER
Technical Drawings/Spec Sheets
View Documents (no title)
ADDITIONAL DESCRIPTION

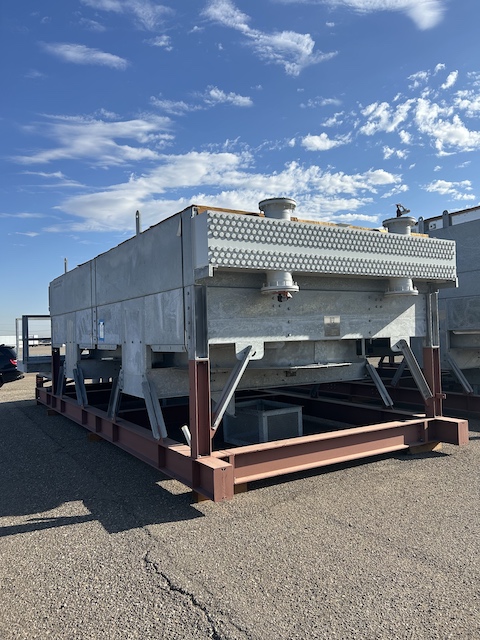

Unused Air Fin Cooler. Stripper Overhead Condenser. Mfg. by Fabsco in 2024. 3000 bare sq. ft. 63,000 extended sq. ft. 24'0" tube length. 12.1 Design duty (MMBTU/hr). 100FV design pressure barg. @ 450 DEG. F design temperature. (2) 20 hp fans. 393-1.25"od (2)10" inlets and (2)10" outlets. Under Nitrogen Purge.
