114687 AIR FIN COOLERS
  • ITEM NO :  114687
  • QTY :  1
  • ALLOY :  C
  • EXTENDED SQ.FT. :  86425
  • BARE SQ.FT. :  4115
  • PSI :  325
  • FULL VACUUM Y/N :  Y
  • TEMP. DEG. F :  600
  • TUBE MATERIAL :  CS
  • TOTAL TUBES :  524
  • TUBE LENGTH (FT'IN") :  30'0"
  • TUBE DIA(IN") :  1
  • HEADER MATERIAL :  CS
  • # OF SECTIONS :  1
  • SIMILAR SECTIONS :  0
  • ROWS PER SECTION :  8
  • FAN HP :  25
  • # OF FANS :  2
  • O.A.L. (FT'IN") :  33'3"
  • O.A.W. (FT'IN") :  14'5"
  • PREVIOUS SERVICE :  DIESEL PRODUCT COOLER
Technical Drawings/Spec Sheets
View Documents (no title)
ADDITIONAL DESCRIPTION

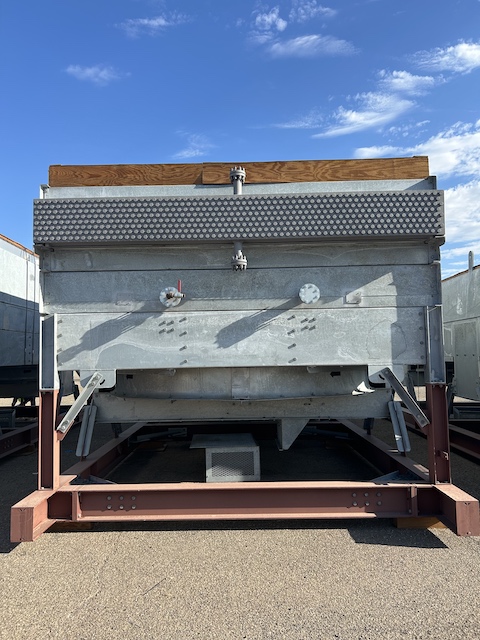

Unused Air Fin Cooler; Diesel Product Cooler. Mfg. by Fabsco in 2024. 4115 bare sq. ft. 86,425 extended sq. ft. 30'0" tube length. 51.9 Design duty (MMBTU/hr). 325FV design pressure barg @ 600 deg. F. design temperature. (2) 25 hp fans. 524-1" od x .12"mw. Has a steam coil and top louvers. With steam coil rated (2)3" steam inlets and (2)3" condensate outlets. (2)4" inlets and (2)4" outlets. Under Nitrogen Purge.
