114688 AIR FIN COOLERS
  • ITEM NO :  114688
  • QTY :  1
  • ALLOY :  C
  • EXTENDED SQ.FT. :  32655
  • BARE SQ.FT. :  1555
  • PSI :  550
  • FULL VACUUM Y/N :  Y
  • TEMP. DEG. F :  555
  • TUBE MATERIAL :  CS
  • TOTAL TUBES :  198
  • TUBE LENGTH (FT'IN") :  24'0"
  • TUBE DIA(IN") :  1.25
  • HEADER MATERIAL :  CS
  • # OF SECTIONS :  1
  • SIMILAR SECTIONS :  0
  • ROWS PER SECTION :  4
  • FAN HP :  20
  • # OF FANS :  2
  • O.A.L. (FT'IN") :  29'10"
  • O.A.W. (FT'IN") :  13'2"
  • PREVIOUS SERVICE :  ISOMERIZATION EFFLUENT AIR COOLER
Technical Drawings/Spec Sheets
View Documents (no title)
ADDITIONAL DESCRIPTION

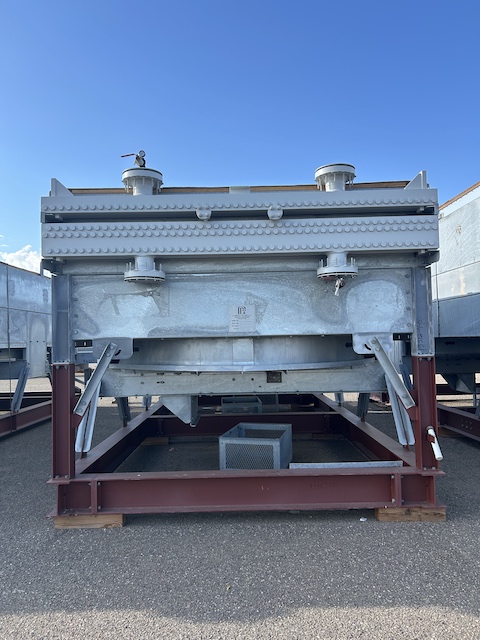

Unused Air Fin Cooler; Isomerization Effluent Air Cooler. Mfg. by Fabsco in 2024. 1555 bare sq. ft. 32,655 extended sq. ft. 24'0" tube length. 21.8 Design duty (MMBTU/hr). 550FV design pressure barg. @ 555 deg. F. design pressure. (2) 20 hp fans. 198-1.25"od x .12"mw. With steam coil rated 232FV @ 430 deg. F. (2)6" inlets and (2)6" outlets. Under Nitrogen Purge.
