114691 AIR FIN COOLERS
  • ITEM NO :  114691
  • QTY :  1
  • ALLOY :  C
  • EXTENDED SQ.FT. :  1632
  • BARE SQ.FT. :  80
  • PSI :  1100
  • FULL VACUUM Y/N :  y
  • TEMP. DEG. F :  450
  • TUBE MATERIAL :  CS
  • TOTAL TUBES :  56
  • TUBE LENGTH (FT'IN") :  5'6"
  • TUBE DIA(IN") :  1
  • HEADER MATERIAL :  CS
  • # OF SECTIONS :  1
  • SIMILAR SECTIONS :  0
  • ROWS PER SECTION :  4
  • FAN HP :  5
  • # OF FANS :  1
  • O.A.L. (FT'IN") :  7'2"
  • O.A.W. (FT'IN") :  4'4"
  • PREVIOUS SERVICE :  ISOMERIZATION QUENCH SPILLBACK COOLER
Technical Drawings/Spec Sheets
View Documents (no title)
ADDITIONAL DESCRIPTION

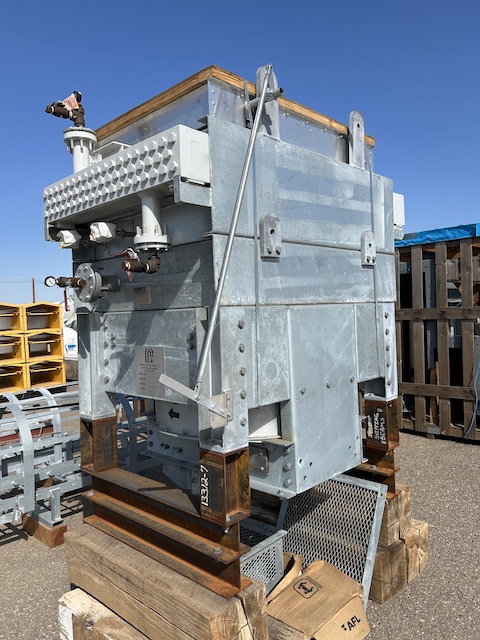

Unused Air Fin Cooler; Isomerization Quench Spillback Cooler. Mfg. by Fabsco in 2024. 80 bare sq. ft. 1632 extended sq. ft. 5'6" tube length. 0.094 Design duty (MMBTU/hr). 1100FV design pressure barg. @ 450 deg. F. design temperature. (1) 5 hp fan. 56-1"od x .095"mw. Top louvers. With steam coil rated 232FV @ 430 deg. F. (1)3" steam inlet and (1)3" condensate outlet. (1)2" inlet and (1)2" outlet. Under Nitrogen Purge.
