114692 AIR FIN COOLERS
  • ITEM NO :  114692
  • QTY :  1
  • ALLOY :  C
  • EXTENDED SQ.FT. :  8484
  • BARE SQ.FT. :  404
  • PSI :  50
  • FULL VACUUM Y/N :  Y
  • TEMP. DEG. F :  300
  • TUBE MATERIAL :  CS
  • TOTAL TUBES :  101
  • TUBE LENGTH (FT'IN") :  16'0"
  • TUBE DIA(IN") :  1
  • HEADER MATERIAL :  CS
  • # OF SECTIONS :  1
  • SIMILAR SECTIONS :  0
  • FAN HP :  5
  • # OF FANS :  2
  • O.A.L. (FT'IN") :  24'11"
  • O.A.W. (FT'IN") :  6'3"
  • PREVIOUS SERVICE :  FLASHED STEAM CONDENSER
Technical Drawings/Spec Sheets
View Documents (no title)
ADDITIONAL DESCRIPTION

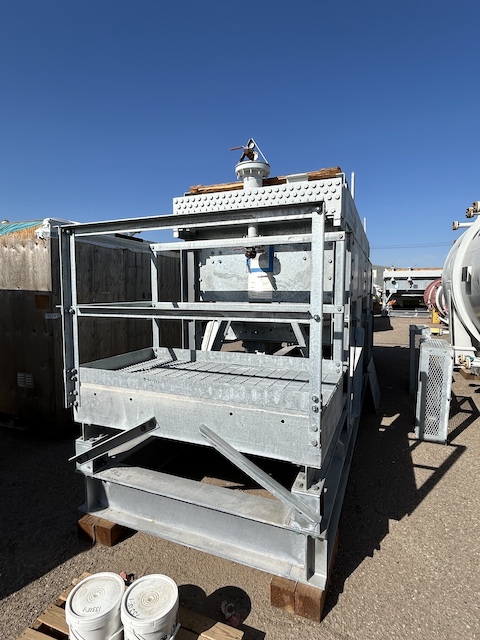

Unused Air Fin Cooler; Flashed Steam Condenser. Mfg. by Fabsco in 2024. Code Stamped. 404 bare sq. ft. 8484 extended sq. ft. 16'0" tube length. 3.8 Design duty (MMBTU/hr). 50FV design pressure barg @ 300 deg. F. design temperature. (2) 5 hp fans. 101-1"od x .083"mw. (1)6" inlet and (1)3" outlet. Under Nitrogen Purge.
